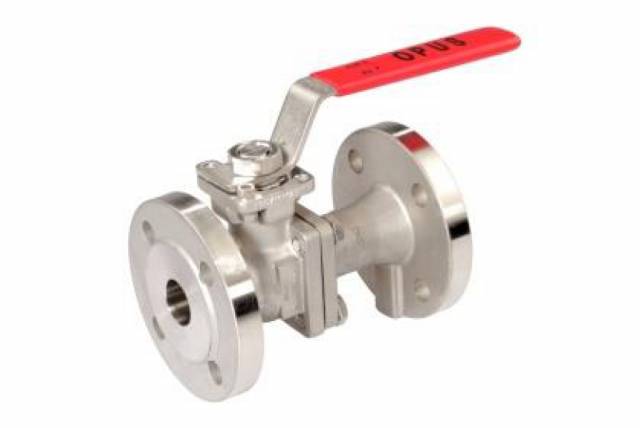

AUTOMATISIERUNG - VL.840LV F1

2 teiliger Flanschkugelhahn, voller Durchgang, PN40, F1 Baulänge


2 teiliger Flanschkugelhahn, voller Durchgang, PN40, F1 Baulänge

Gehäuse 1,4408
Einschraubstutzen 1,4408
Kugel 1,4401
Kugeldichtung PTFE verstärkt
Gehäusedichtung PTFE
Schaltwelle 1,4401
Druckring PTFE verstärkt
Schaltwellendichtung PTFE/PTFE leitfähig
Stopfbuchse 1,4301
Tellerfeder 1,431
Sicherungsblech 1,4301
Sechskantmutter A2-70
Anschlagplatte 1,4308
Sechskantschraube A2-70
Anti-static-Kugel 1,4401
Anschlag A2-70
Griff 1,4308

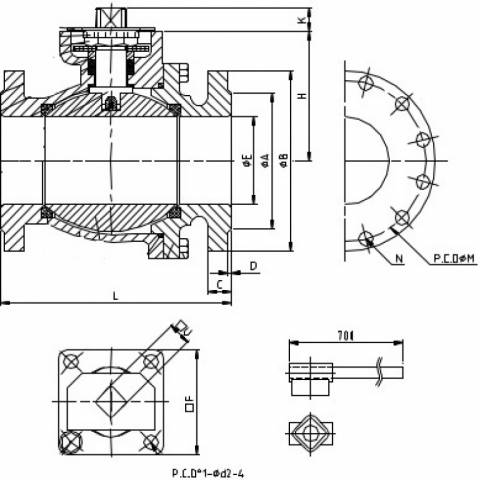

NENNWEITE 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 2 1/2" 3" 4"
ARTIKELNUMMER VL840LV04F1 VL840LV05F1 VL840LV06F1 VL840LV07F1 VL840LV08F1 VL840LV09F1 VL840LV10F1 VL840LV11F1 VL840LV12F1
DN 15 20 25 32 40 50 65 80 100
l1 F4 115 120 125 130 140 150 170 180 190
l2 F4 48,5 51,5 52 57 59 62 72 71,2 75,5
l1 F1 130 150 160 180 200 230 290 310 350
l2 F1 63,5 81,5 87 107 119 142 192 201,2 235,5
h1 50 53,5 58,5 71 76 83,5 95 113 131
h2 vierkant 11 11 14 14 17 17 17 22 22
h2 zweiflach 12 12 15,5 15,5 18,5 18,5 18,5 20,5 20,5
h3 92 95,5 100,5 113 122,5 130 141,5 194,5 212,5
R 180 180 180 180 300 300 300 400 400
ISO 5211 F05 F05 F05 F05 F07 F07 F07 F10 F10
SW vierkant 11 11 14 14 17 17 17 22 22
SW zweiflach 11 11 14 14 17 17 17 19 19
D 14 14 18 18 22 22 22 26 26
STICHWORTE

Eigenschaften AUTOMATISIERUNG

Werkstoffübersicht


Werkstoff: 1.4571

Legierung: X6CrNiMoTi17-12-2
AISI: AISI316Ti

Unser Standard-Werkstoff in der Drehteilbearbeitung. Alle Gewindefittings werden vorwiegend aus diesem Werkstoff gefertigt. Apparate und Bauteile der chemischen Industrie, Textil-Industrie, Zelluloseherstellung, Färbereien, sowie in der Foto-, Farben-, Kunstharz- und Gummiindustrie.

Werkstoff: 1.4541

Legierung: X6CrNiTi18-10
AISI: AISI321

Apparate und Bauteile der Nahrungsmittel-Industrie, Genussmittel-, Film und Foto-Industrie, sowie für Gebrauchsgegenstände im Haushalt

Werkstoff: 1.4539

Legierung: X2CrNiMoN22-5-3

Besonders gut beständig gegenüber stark angreifenden Medien wie Phosphor-, Schwefel- und Salzsäure, hohe Lochfraß- und Spannungsrisskorrosionsbeständigkeit

Werkstoff: 1.4462

Legierung: X6CrNiMoTi17-12-2

Chemische und Petrochemische Industrie, hohe Beständigkeit gegen Spannungsrisskorrosion in chlorhaltigen Medien und gegen Lochfraß, auch geschweißt beständig gegen interkristalline Korrosion

Werkstoff: 1.4401

Legierung: X5CrNiMo17-12-2
AISI: AISI316

Teile und Apparate in der Zellstoff-, Zellwolle-, Textil-, Öl- und Kunstseiden-Industrie, Molkereien, Brauereien.

Werkstoff: 1.4404

Legierung: X2CrNiMo17-13-2
AISI: AISI316L

Teile und Apparate in der Zellstoff-, Zellwolle-, Textil-, Öl- und Kunstseiden-Industrie, Molkereien, Brauereien. Einsatz als Gusswerkstoff bei Feingussfittings.

Werkstoff: 1.4408

Legierung: G-X6CrNiMo18-10
AISI: (ähnlich AISI316)

Einsatz als Gusswerkstoff bei Feingussfittings.

Werkstoff: 1.4435

Legierung: X5CrNiMo17-13- 3
AISI: AISI316L br>
Geschweißte Teile erhöhter Beständigkeit in der Zellstoff-, Zellwolle-, Textil- und Kunstseiden-Industrie.

Werkstoff: 1.4436

Legierung: X5CrNiMo17-13- 3
AISI: AISI316

Geschweißte und gegossene Teile erhöhter Beständigkeit in der Zellstoff-, Zellwolle-, Textil- und Kunstseiden-Industrie. Vorwiegender Einsatz als Gusswerkstoff bei Feingussfittings

Werkstoff: 1.4305

Legierung: X10CrNiS18-9
AISI: AISI303

Drehteile der Nahrungsmittel- und Molkerei-Industrie, Foto-, Farben-, Öl-, Seifen-, Papier- und Textilindustrie

Werkstoff: 1.4301

Legierung: X5CrNi18-10
AISI: AISI304

Apparate und Geräte der Nahrungsmittelindustrie (schweißbar, gut polierbar und besonders gut tief ziehbar, verschleißfest)

Werkstoff: 1.4021

Legierung: X20Cr13
AISI: AISI420

Konstruktionsteile höherer Festigkeit, wie Achsen Wellen, Pumpenteile, Kolbenstangen, Ventilkegel, Düsennadeln, Schiffsschrauben.
